Аннотация: Представлены результаты экспериментов встраивания скрытых невидимых идентификационных данных (СИД) в цифровые макеты текстовой и графической информации (инфографики) для выпуска печатной продукции со скрытыми невидимыми данными. Встраивание СИД в печатную продукцию включает выполнение процессов печати и сканирования, получивших название "print-scan"[1]. Теоретические аспекты встраивания СИД изложены в работе "Голографический подход к встраиванию скрытых водяных знаков в фотографии"[2]. Встраивание идентификаторов (ID code) в спектре изображения, эквивалентно встраиванию голограммы идентификатора в изображение [2]. Термином "print-scan" обозначают тракт передачи данных, содержащий печать изображений на бумажном носителе, сканирование печатного изображения, цифровое преобразование и сжатие (например в формате JPEG).

Ниже представлена иллюстративная схема трактов передачи данных при выполнения процесса "print-scan" в задаче встраивания скрытых идентификаторов в печатную продукцию:
схема преобразования print-scan

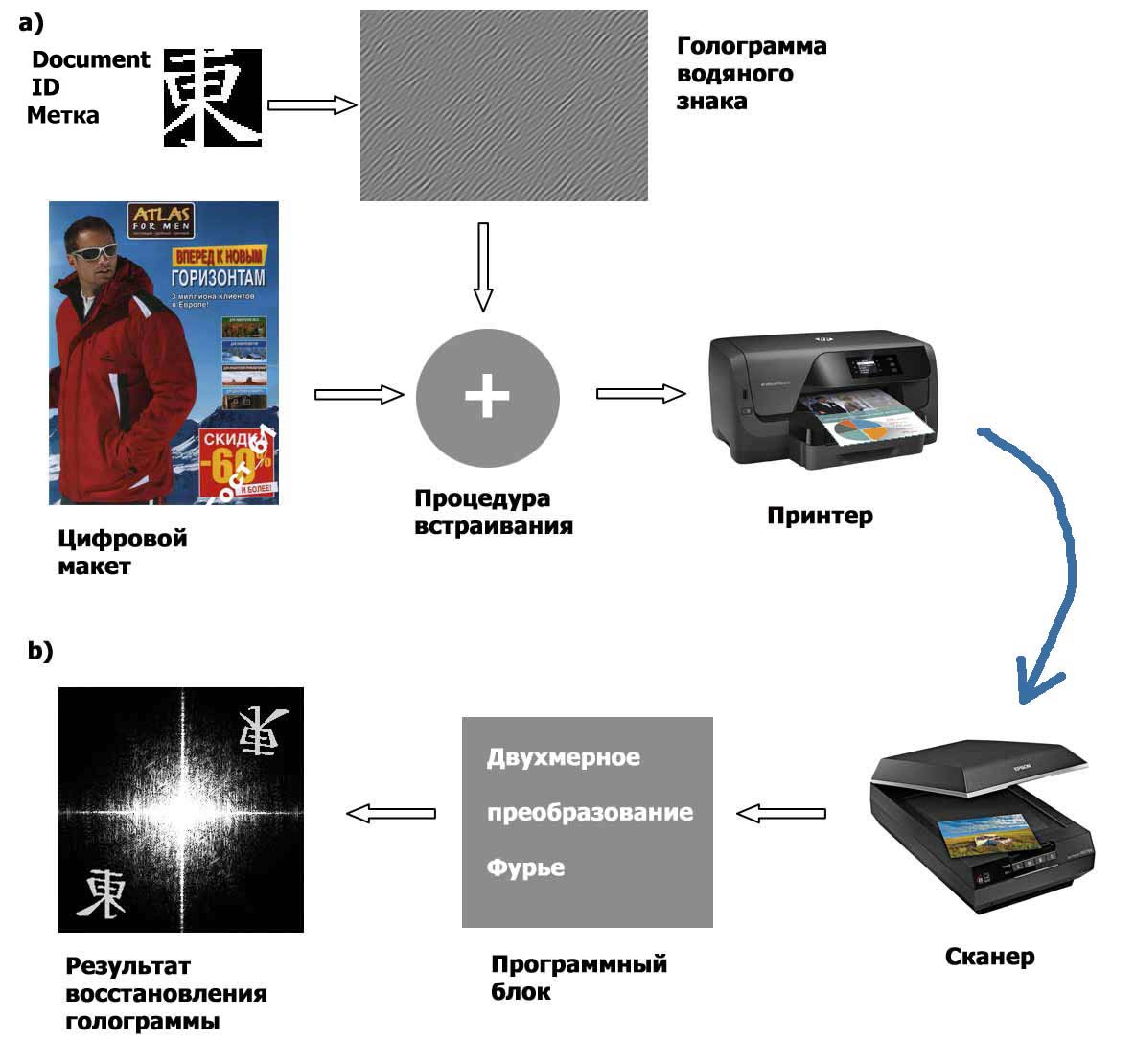

Cхема преобразования print-scan. A) - процесс встраивания скрытого идентификатора в цифровой макет и вывод результирующего изображения на печать, B) - процесс сканирования изображения со встроенным скрытым идентификатором и выполнение двухмерного преобразования Фурье в программном блоке для восстановления голограммы искомого объекта.

1) Исходная картинка (цифровой макет)

Цифровой макет обложки журнала
Рис.1. Цифровой макет обложки журнала с содержимым в виде текста, графики и фотографий
Представлена копия изображения оригинального тектового документа обложки журнала "Atlas for Men".

2) Гистограмма яркостей исходного изображения-контенера

Гистограмма яркостей исходного изображения-контенера

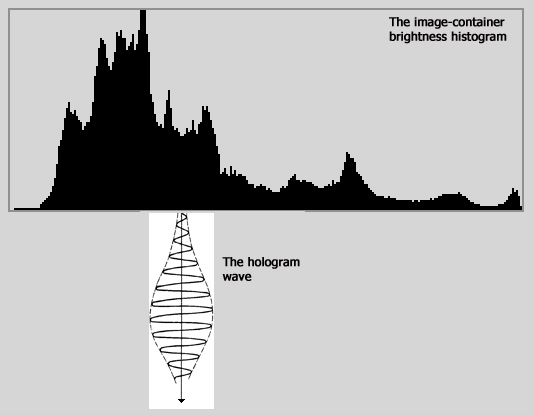

Рис.2. Гистограмма изображения на рис.1 и схематичное представление процесса встраивания голограммы скрытого идентификатора в изображение-контейнер на рис.1

3) Изображение-контенер после встравания идентификационного кода

Изображение-контенер после встравания идентификатора в виде иероглифа   Изображение-контенер со встроенным идентификатором после сканирования
Рис.3. Увеличенный фрагмент (300%) изображения-контенера после встравания в цифровой макет идентификатора в виде иероглифа
Рис.4. Увеличенный фрагмент (300%) изображения-контенера со встроенным идентификатором после вывода на печать и последующего сканирования (процесс print-scan)

4) Результат восстановления голограммы скрытого идентификационного кода

Результат восстановления голограммы скрытого идентификатора в виде изображения иероглифа
Рис.5. Результат восстановления голограммы скрытого идентификатора в виде изображения иероглифа

Литература:
  1. Keskinarkaus, Anja, Digital watermarking techniques for printed images.[PDF]. 28 февр. 2013 г.
  2. Смирнов М.В. Голографический подход к встраиванию скрытых водяных знаков в фотографии - Оптический журнал, том.72, №6, 2005
  3. M.V. Smirnov Holographic approach to embedding hidden watermarks in a photographic image - Journal of Optical Technology Vol. 72, Issue 6, pp. 464-468 (2005)
  4. Смирнов М.В. Аналоговая защита фотоносителей информации в электронных документах - Тезисы международного научно-практического семинара "Системы комплексной безопасности и физической защиты", Санкт-Петербург, 2013
  5. Смирнов М.В. Моделирование и визуализация голограмм Фурье, Френеля, Адамара
  6. Смирнов М.В. Результаты экспериментов встраивания скрытых водяных знаков в фотоизображения на бумажной и пластиковой основе
  7. Смирнов М.В. Противодействие сливу данных при фотографировании конфеденциальной информации с экрана
